Hirose-Kabelkonfektionen werden häufig in professioneller Kameraausrüstung, industriellen Bildverarbeitungssystemen, Medizingeräten, Testinstrumenten, Robotern und OEM-Elektronik eingesetzt. Diese Kabelkonfektionen dienen der Übertragung von Strom, Signalen, Steuerdaten, Triggersignalen oder kombinierten elektrischen Funktionen zwischen Geräten und Modulen.
Für B2B-Käufer besteht die größte Herausforderung nicht nur darin, ein Kabel mit der passenden Steckerform zu finden. Eine zuverlässige Kabelkonfektion im Hirose-Stil muss hinsichtlich Steckertyp, Pinanzahl, Verdrahtung, Kabellänge, Schirmung, Flexibilität und den Anforderungen der realen Einsatzumgebung übereinstimmen.
In diesem Artikel bezeichnet „Hirose-Kabelkonfektion“ Kabelkonfektionen mit originalen Hirose-Steckverbindern oder Hirose-kompatiblen Steckverbinderlösungen, je nach Projektanforderungen des Käufers. Falls Ihr Projekt originale Markensteckverbinder erfordert, muss dies vor Produktionsbeginn eindeutig geklärt werden.

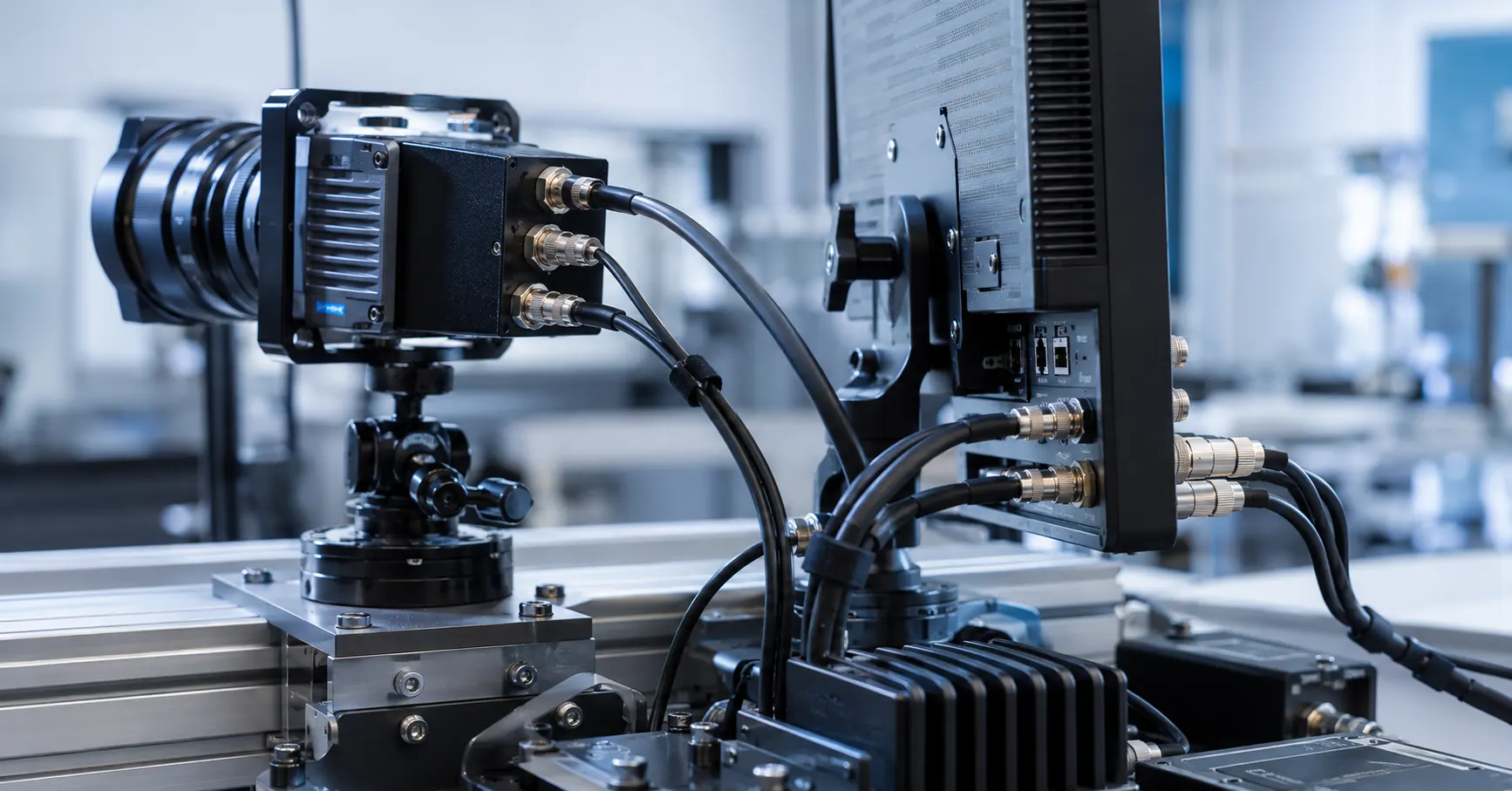

Was ist eine Hirose-Kabelbaugruppe?
Ein Hirose-Kabel ist ein kundenspezifisches oder Standardkabel mit Hirose-Steckverbindern. Es wird häufig dort eingesetzt, wo kompakte Abmessungen, Mehrpolanschlüsse, stabile Signalübertragung und zuverlässige Steckverbindungen erforderlich sind.
Zu den üblichen Funktionen gehören:
- Stromanschluss der Kamera
- Triggersignalübertragung
- GPIO-Anschluss
- Sensorsignalverdrahtung
- Monitor- oder Steueranschluss
- Verkabelung der Schnittstelle für industrielle Kameras
- Signalkabel für medizinische oder Testgeräte
- Interne oder externe Kabelbaugruppe des OEM-Geräts
Da viele professionelle Geräte kompakte Mehrpol-Schnittstellen verwenden, wird eine Hirose-Kabelkonfektion oft individuell an die genaue Pinbelegung des Geräts und das Installationslayout angepasst.
Wo werden Hirose-Kabelkonfektionen eingesetzt?
Kabelkonfektionen im Hirose-Stil eignen sich für viele Anwendungen mit hohen Zuverlässigkeitsanforderungen.
| Anwendung | Kabelanforderungen | Hauptanliegen des Käufers |
|---|---|---|
| Professionelle Kamerasysteme | Strom-, Steuer- oder Signalkabel | Kompakter Stecker und stabile Verbindung |
| Industriekameras | Trigger-, GPIO-, Stromversorgungs- oder Datenunterstützung | Korrekte Pinbelegung und zuverlässiges Signal |
| Bildverarbeitungssysteme | Verkabelung der Kamera zum Controller | EMV-Beständigkeit und stabile Leistung |
| Sendeanlagen | Anschluss für Kamerazubehör | Haltbarkeit im Feld und wiederholte Steckfähigkeit |
| Medizinelektronik | Gerätesignal- und Steuerverdrahtung | Konsistenz und Verdrahtungsgenauigkeit |
| Prüfgeräte | Mess- und Signalkabel | Abschirmung und Kontaktstabilität |
| OEM-Elektronik | Kundenspezifisches internes oder externes Kabel | Chargenkonsistenz und Integrationspassung |
Für Käufer in der Kamera-, Bildverarbeitungs- oder Geräteherstellung bietet Alvin's Cables über Alvin's Cables Products verwandte Produktkategorien an.
Warum die Qualität von Hirose-Kabelkonfektionen wichtig ist
1. Die Genauigkeit der Pinbelegung beeinflusst die Gerätesicherheit.
Viele Hirose-Steckverbinder verfügen über mehrere Pins in einer kompakten Schnittstelle. Bei falscher Pinbelegung kann das Kabel zu Signalstörungen, instabilem Gerätebetrieb oder sogar Geräteschäden führen.
Vor Produktionsbeginn sollten die Käufer Folgendes bereitstellen:
- Pin-zu-Pin-Verdrahtungsdiagramm
- Signaldefinition
- Spannungs- und Strombedarf
- Erdungsinformationen
- Schirmanschlussanforderung
- Details zur Geräteschnittstelle
Ein professioneller Lieferant sollte die Verkabelung vor der Musterproduktion überprüfen und das fertige Kabel vor dem Versand testen.
2. Die Kompatibilität der Anschlüsse muss bestätigt werden.
Steckverbinder im Hirose-Stil können sich hinsichtlich Baureihe, Gehäusegröße, Pinanzahl, Kodierung, Steckrichtung und Verriegelungsmechanismus unterscheiden. Ein ähnlich aussehender Steckverbinder ist nicht zwangsläufig kompatibel.
Käufer sollten Folgendes bestätigen:
- Steckerserie oder Modell
- Pin-Anzahl
- Kontakt für Männer oder Frauen
- Stecker- oder Steckdosentyp
- Anforderung: geradlinig oder rechtwinklig
- Kabelausgangsrichtung
- Originalstecker oder kompatibler Stecker erforderlich
Wenn der Käufer das genaue Steckermodell nicht kennt, können klare Fotos, Maße oder ein Muster dazu beitragen, Fehler zu vermeiden.
3. Abschirmung trägt zum Schutz der Signalstabilität bei.
Viele Hirose-Kabelkonfektionen werden zur Übertragung von Kamera-, Sensor-, Trigger-, Steuer- oder Testsignalen eingesetzt. Diese Anwendungen können durch elektromagnetische Störungen von Motoren, Stromleitungen, Beleuchtungsanlagen oder in der Nähe befindlichen elektronischen Geräten beeinträchtigt werden.
Je nach Projekt kann die Abschirmung Folgendes umfassen:
- Folienabschirmung
- Geflochtene Abschirmung
- Verdrillte Paarstruktur
- Doppelte Abschirmung
- Verbindung zwischen Abschirmung und Gehäuse
- Korrekte Erdungskonstruktion
Bei Anwendungen im Bereich der Bildverarbeitung, der Industriekameras und der Testgeräte sollte die Abschirmung auf der Grundlage der realen Arbeitsumgebung ausgewählt werden.
4. Flexibilität und Zugentlastung verbessern die Lebensdauer
Kabel, die in Kamerarigs, Roboterarmen, Industrieanlagen oder tragbaren Instrumenten verwendet werden, können häufigen Biegungen, Zugbelastungen oder Bewegungen ausgesetzt sein. Viele Kabelausfälle treten in der Nähe des Steckerendes auf.
Zur Verbesserung der Haltbarkeit sollten Käufer Folgendes beachten:
- Flexibler Kabelmantel
- rechtwinklige Steckverbinderkonstruktion
- Geformte Zugentlastung
- Wärmeschrumpfverstärkung
- Richtiger Biegeradius
- Kabelklemme oder Kabelführungshalterung
- Verstärkter Verbindungsübergang
Ein Kabel, das bei ersten Tests funktioniert, kann später dennoch ausfallen, wenn die mechanische Konstruktion mangelhaft ist.
Wie man einen Lieferanten für Hirose-Kabelkonfektionen auswählt
Ein zuverlässiger Lieferant sollte mehr als nur die grundlegende Kabelproduktion unterstützen. Bei B2B-Projekten sollte er bei der Bestätigung der technischen Details vor der Muster- und Serienproduktion behilflich sein.
| Bewertungspunkt | Was zu überprüfen ist |
| Anschlussübereinstimmung | Kann der Lieferant das Steckermodell, die Serie und die Pin-Anzahl angeben? |
| Benutzerdefinierte Pinbelegung | Können sie Zeichnungen oder Schaltpläne lesen? |
| Kabelauswahl | Können sie flexible, geschirmte oder robuste Kabelstrukturen empfehlen? |
| Beispielunterstützung | Können sie Prototypen vor der Serienproduktion herstellen? |
| Testprozess | Prüfen sie Durchgang, Kurzschluss, Pinbelegung und Passgenauigkeit? |
| Zugentlastung | Sind sie für Umspritzungen oder verstärkte Kabelenden geeignet? |
| Chargenkonsistenz | Können sie die gleiche Qualität auch bei zukünftigen Bestellungen gewährleisten? |
| OEM-Unterstützung | Können sie Etikettierung, Verpackung und eine stabile Versorgung gewährleisten? |
Diese Checkliste hilft Käufern, die Auswahl eines Lieferanten nicht allein auf Basis des Preises zu vermeiden.
Standard-Hirose-Kabel vs. kundenspezifische Hirose-Kabelkonfektion
| Option | Vorteile | Einschränkungen | Am besten geeignet für |
| Standard Hirose-Kabel | Schneller Kauf und einfache Nutzung | Begrenzte Pinbelegung, Länge und Anschlussmöglichkeiten | Einfacher Ersatz |
| Modifiziertes Hirose-Kabel | Schneller als eine vollständig individuelle Entwicklung | Optimierung der Struktur beschränkt | Kleine Projektänderungen |
| Kundenspezifische Hirose-Kabelkonfektion | Optimale Anpassung an Geräteschnittstelle und Layout | Erfordert Zeichnungs- oder Musterbestätigung | OEM- und professionelle Systeme |
| umspritztes Hirose-Kabel | Stärkere Zugentlastung und saubereres Finish | Höherer Einrichtungsaufwand | Serienfertigung und robuste Nutzung |
Für Hersteller professioneller Geräte und Systemintegratoren bietet eine kundenspezifische Hirose-Kabelkonfektion in der Regel einen besseren langfristigen Nutzen, da sie genau auf die Produktstruktur abgestimmt ist und das Ausfallrisiko im Feld verringert.
Gängige benutzerdefinierte Optionen
Alvin's Cables unterstützt die Entwicklung kundenspezifischer Kabelkonfektionen auf Basis von Zeichnungen, Mustern, Spezifikationen oder Anwendungsanforderungen.
Gängige Anpassungsoptionen sind:
- Kundenspezifische Kabellänge
- Benutzerdefinierte Pinbelegung
- Originale Hirose- oder kompatible Anschlussmöglichkeiten
- Ausführung mit geradem oder rechtwinkligem Steckverbinder
- Geschirmte Kabelstruktur
- Flexibler Kabelmantel
- offene Kabelenden
- Umspritzte Zugentlastung
- Hitzeschrumpfschutz
- Etikettierung und Verpackung
- Prototypen- und Serienfertigung
Weitere Informationen über die Leistungsfähigkeit des Unternehmens finden Käufer unter „Über Alvin's Cables“ und können sich unter „Warum Alvin's Cables wählen?“ über die Vorteile der Dienstleistungen informieren.
Welche Informationen sollten Käufer für ein Angebot angeben?
Um ein genaues Angebot für eine Hirose-Kabelkonfektion zu erhalten, halten Sie bitte folgende Informationen bereit:
- Steckermodell oder Fotos von transparenten Steckern
- Pin-Anzahl
- Stecker- oder Steckdosenanforderung
- Kontaktanforderung (männlich/weiblich)
- Kabellänge
- Pinbelegung oder Schaltplan
- Spannungs- und Strombedarf
- Signalart
- Abschirmungsanforderung
- Bevorzugung eines geraden oder rechtwinkligen Steckers
- Menge
- Zeichnung, Foto, Spezifikation oder Muster
Befindet sich Ihr Projekt noch in der Planungsphase, können Sie Fotos des Geräts, des Installationsraums und der Anwendungsanforderungen senden. Der Lieferant kann Ihnen dann bei der Auswahl einer praktikablen Kabelkonfektionierungslösung behilflich sein.
Häufige Fehler von Käufern
Fehler 1: Auswahl nur anhand des Aussehens des Steckverbinders
Viele Kompaktsteckverbinder sehen ähnlich aus, aber die Anzahl der Pins, die Kodierung und die Steckkonstruktion können unterschiedlich sein. Prüfen Sie daher immer das genaue Steckverbindermodell oder lassen Sie sich ein Muster zusenden.
Fehler 2: Ignorieren der Pinbelegungsdetails
Ein korrekter Stecker mit falscher Verdrahtung ist dennoch unbrauchbar. Die Pinbelegung sollte vor der Musterfertigung überprüft werden.
Fehler 3: Auslassen der Abschirmungsanforderungen
Die Signale von Kameras, Sensoren und Testgeräten müssen möglicherweise abgeschirmt werden. Ohne ausreichende Abschirmung können Signalinstabilitäten oder Störungen auftreten.
Fehler 4: Verwendung der falschen Kabellänge
Zu kurze Kabel führen zu Installationsproblemen. Zu lange Kabel verursachen Unordnung und können die Signalqualität oder die Montageeffizienz beeinträchtigen.
Fehler 5: Proben nicht in realen Geräten testen
Vor der Bestellung einer größeren Menge sollte ein Muster in der tatsächlichen Kamera, dem Controller, dem medizinischen Gerät, dem Instrument oder dem OEM-System getestet werden.
Warum sollten Sie sich für Alvin's Cables für Hirose-Kabelkonfektionen entscheiden?
Alvin's Cables bietet kundenspezifische Kabelkonfektionen und Steckverbinderlösungen für professionelle Videogeräte, Industriekameras, Automatisierungssysteme, medizinische Geräte, Testinstrumente und OEM-Elektronik.
Für Kabelprojekte im Hirose-Stil kann Alvin's Cables Folgendes liefern:
- Kundenspezifische Hirose-Kabelkonfektionierung
- Originale oder kompatible Anschlussmöglichkeiten je nach Projektanforderungen
- Kundenspezifische Kabellänge und Pinbelegung
- Geschirmte Signalkabelstrukturen
- Optionen für gerade und rechtwinklige Steckverbinder
- Flexibles Kabel- und Zugentlastungsdesign
- Prototypen- und Musterunterstützung
- Klein- bis Mittelvolumen- und Serienfertigung
- Mehrstufige Inspektion und Funktionsprüfung
Für Käufer, die einen stabilen, langfristigen Lieferanten benötigen, liegt der Wert nicht allein im Kabel selbst. Ein zuverlässiger Lieferant trägt dazu bei, Beschaffungsfehler zu reduzieren, die Geräteintegration zu verbessern und eine gleichbleibende Produktionsqualität zu gewährleisten.
Häufig gestellte Fragen: Hirose-Kabelkonfektion
1. Was ist eine Hirose-Kabelbaugruppe?
Eine Hirose-Kabelbaugruppe ist ein Kabel, das mit Hirose- oder Hirose-kompatiblen Steckverbindern für Kamera-, Sensor-, Steuerungs-, Medizin-, Test- und OEM-Geräteanwendungen ausgestattet ist.
2. Können Hirose-Kabelkonfektionen kundenspezifisch angepasst werden?
Ja. Sie können hinsichtlich Steckertyp, Kabellänge, Pinbelegung, Schirmung, Mantelmaterial, Steckerwinkel, Zugentlastung, Beschriftung und Verpackung individuell angepasst werden.
3. In welchen Branchen werden Hirose-Kabelkonfektionen verwendet?
Sie werden häufig in professionellen Videogeräten, Industriekameras, Bildverarbeitungssystemen, medizinischen Geräten, Testinstrumenten, Robotern und OEM-Elektronik eingesetzt.
4. Benötige ich originale Hirose-Stecker oder kompatible Stecker?
Das hängt von Ihren Ausrüstungsanforderungen, den Kundenerwartungen, Ihrem Budget und den Zertifizierungsanforderungen ab. Käufer sollten dies vor Produktionsbeginn klar abklären.
5. Warum ist die Pinbelegung wichtig?
Die Pinbelegung legt fest, wie die einzelnen Drähte zwischen Steckverbindern oder Geräteanschlüssen verbunden werden. Eine falsche Pinbelegung kann zu Signalausfällen, instabilem Betrieb oder Geräteschäden führen.
6. Benötigen Hirose-Kabelkonfektionen eine Abschirmung?
Viele Signal-, Kamera-, Trigger- und Testgerätekabel benötigen eine Abschirmung, um elektromagnetische Störungen (EMI/RFI) zu reduzieren und eine stabile Übertragung zu gewährleisten.
7. Kann Alvin's Cables vor Großbestellungen Muster anfertigen?
Ja. Alvin's Cables kann die Entwicklung von Prototypen und Mustern vor der Serienproduktion unterstützen.
8. Was soll ich für ein Angebot einreichen?
Bitte senden Sie uns die Angaben zu Steckermodell, Pinanzahl, Kabellänge, Pinbelegung, Spannung/Stromstärke, Signalart, Schirmungsanforderungen, Menge sowie Zeichnungen oder Muster.
Abschluss
Hirose-Kabelkonfektionen finden breite Anwendung in professionellen Kamerasystemen, Industriekameras, Bildverarbeitungssystemen, Medizingeräten, Testinstrumenten und OEM-Elektronik. Käufer sollten vor der Bestellung die Kompatibilität der Steckverbinder, die Pinbelegung, die Schirmung, die Zugentlastung, die Flexibilität, Stichprobenprüfungen und die Produktionskonsistenz des Lieferanten prüfen.
Ein guter Kabelkonfektionierer leistet mehr als nur die Herstellung von Kabeln. Er trägt dazu bei, technische Risiken zu reduzieren, die Zuverlässigkeit von Geräten zu verbessern und eine stabile, langfristige Versorgung zu gewährleisten.
Wenn Sie eine kundenspezifische Hirose-Kabelkonfektion für Kamera-, Bildverarbeitungs-, Medizin-, Test- oder OEM-Geräte benötigen, kontaktieren Sie Alvin's Cables über die Kontaktseite und teilen Sie uns Ihr Steckermodell, die Pinbelegung, die Kabellänge, die Anwendungsumgebung und die Bestellmenge mit.
