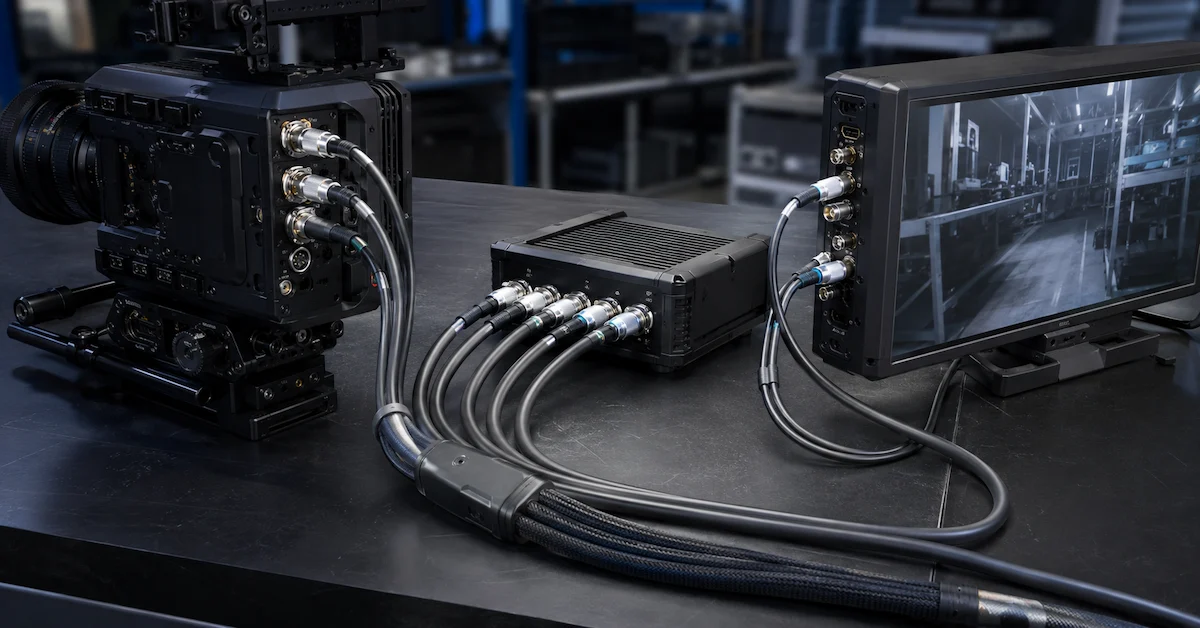

Ein Mehrfachsteckerkabel kommt zum Einsatz, wenn mehrere Geräte, Module oder Funktionen innerhalb desselben Systems mit einem einzigen Kabelbaum verbunden werden sollen. Anstatt viele separate Kabel zu verwenden, kann ein individuell angepasstes Mehrfachsteckerkabel Signal-, Strom-, Steuer-, Daten- oder Sensoranschlüsse in einer übersichtlichen Kabellösung bündeln.
Bei professioneller Videoausrüstung, industriellen Automatisierungssystemen, Medizingeräten, Testinstrumenten, Bildverarbeitungssystemen, Robotern und OEM-Elektronik kann die Kabelführung komplex werden. Unterschiedliche Anschlüsse, Pinbelegungen, begrenzter Installationsraum und Störanfälligkeit machen ein durchdachtes Kabeldesign umso wichtiger.
Für B2B-Käufer kommt es bei der Auswahl eines Mehrfachsteckerkabels nicht nur auf die Anzahl der Stecker an. Der wahre Mehrwert liegt in der korrekten Verdrahtung, der stabilen Signalübertragung, der sauberen Kabelführung, der zuverlässigen Zugentlastung und der gleichbleibenden Fertigungsqualität.
Was ist ein Mehrfachanschlusskabel?
Ein Mehrfachsteckerkabel ist eine Kabelbaugruppe mit zwei oder mehr Steckerenden, Abzweigungen oder Schnittstellen. Es kann als Y-Kabel, Splitterkabel, Breakout-Kabel, Mehrfachabzweigkabel, Hybrid-Strom-Signalkabel oder kundenspezifischer Kabelbaum ausgeführt sein.
Gängige Steckerkombinationen sind beispielsweise:
- Kameraanschluss zu Strom- und Steueranschlüssen
- BNC-Anschluss für Monitor- oder Videogeräte
- Hirose-Stecker auf offenes Kabelende
- M8- oder M12-Stecker für Sensormodule
- RJ45-Anschluss für industrielle Steuerungssysteme
- D-TAP-Anschluss für Kamera-Stromversorgungsgeräte
- Push-Pull-Rundsteckverbinder für professionelle Geräte
- Gemischte Strom-, Signal- und Datenanschlüsse in einer Baugruppe
Da jede Gerätekonfiguration unterschiedlich ist, erfordern die meisten Projekte mit Mehrfachsteckerkabeln eine kundenspezifische Konstruktion auf Basis von Zeichnungen, Mustern oder technischen Spezifikationen.
Wo werden Mehrfachsteckerkabel eingesetzt?
| Anwendung | Kabelfunktion | Käuferbedenken |
|---|---|---|
| Professionelle Kamerasysteme | Strom-, Video-, Monitor- und Steuerungsanschluss | Stabiles Signal und ordentliche Kabelführung |
| Industrielle Automatisierung | Sensor-, Controller- und Stromanschluss | Zuverlässiger Betrieb und Störfestigkeit |
| Bildverarbeitungssysteme | Verkabelung für Kamera, Auslöser, Beleuchtung und Steuerung | Korrekte Pinbelegung und geringes Signalrauschen |
| Medizinische Geräte | Gerätesignal und Modulanschluss | Konsistenz und sichere Verkabelung |
| Prüfgeräte | Mess-, Daten- und Stromkabel | Abschirmung und Kontaktstabilität |
| Robotik | Verdrahtung für mehrachsige Sensoren und Steuerleitungen | Flexibilität und Biegefestigkeit |
| OEM-Elektronik | Interner oder externer kundenspezifischer Kabelbaum | Chargenkonsistenz und Integrationspassung |
Ein gut konzipiertes Mehrfachanschlusskabel trägt dazu bei, die Installationskomplexität zu verringern und die Systemzuverlässigkeit zu verbessern.
Warum kundenspezifische Mehrfachstecker-Kabelkonfektionen wichtig sind
1. Integration der Reinigungsgeräte
Die Verwendung mehrerer Einzelkabel kann zu Kabelsalat führen, die Installationszeit verlängern und die Fehlersuche erschweren. Ein kundenspezifisches Mehrfachanschlusskabel kann mehrere Anschlusspunkte in einer übersichtlichen Einheit zusammenfassen.
Dies ist nützlich für:
- Kamera-Rigs
- Steuerkästen
- Sensorplattformen
- Tragbare Geräte
- Industriemodule
- Elektronische OEM-Geräte
- Kompakte medizinische oder Testgeräte
Eine saubere Kabelführung verbessert zudem das Erscheinungsbild und die Wartungsfreundlichkeit des Endprodukts.
2. Genaue Pinbelegung und Verdrahtung
Ein Mehrfachsteckerkabel enthält oft verschiedene Steckertypen und mehrere Leitungswege. Bei falscher Pinbelegung kann das Kabel Signalstörungen, Stromversorgungsprobleme oder Geräteschäden verursachen.
Vor Produktionsbeginn sollten Käufer Folgendes bestätigen:
- Steckverbindermodelle
- Pin-Anzahl
- Pin-zu-Pin-Verdrahtungsdiagramm
- Signaldefinition
- Spannungs- und Strombedarf
- Erdungsmethode
- Schirmanschlussanforderung
- Astlänge und Kabelrichtung
Bei OEM-Projekten wird die Erstellung eines Schaltplans oder eines Musters vor der Musterproduktion dringend empfohlen.
3. Abschirmung zur Verbesserung der Signalstabilität
Mehrfachsteckverbinderkabel werden häufig in Systemen eingesetzt, in denen Strom-, Signal- und Datenleitungen eng beieinander verlaufen. Ohne ausreichende Abschirmung können Störungen Video-, Sensor-, Steuer- oder Testsignale beeinträchtigen.
Je nach Anwendung kann das Kabel Folgendes erfordern:
- Folienabschirmung
- Geflochtene Abschirmung
- Verdrillte Paarstruktur
- Doppelte Abschirmung
- Separate Abschirmung für Signalzweige
- Erdung und Schirm-Gehäuse-Verbindung
Bei Kamera-, Bildverarbeitungs-, Test- und Industriesystemen sollte die Abschirmung nach den realen Umgebungsbedingungen und nicht nur nach den Kosten ausgewählt werden.
4. Starke Zugentlastung
Ein Mehrfachsteckerkabel kann mehrere Abzweigungen haben. Jede Abzweigung kann Zugkräften, Biegungen oder wiederholten Bewegungen ausgesetzt sein. Schwache Stellen an den Abzweigungen können zu Ausfallpunkten werden.
Zur Verbesserung der Haltbarkeit sollten Käufer Folgendes beachten:
- umspritztes Astdesign
- Wärmeschrumpfverstärkung
- Flexibles Mantelmaterial
- Kabelbinder oder Kabelführungshalterung
- Richtige Astlänge
- Optionen für rechtwinklige Steckverbinder
- Verstärkter Verbindungsübergang
Die Zugentlastung ist besonders wichtig für tragbare Geräte, mobile Produktionssysteme, Roboter und Geräte, die häufig gewartet werden.
Gängige Kabeltypen mit mehreren Steckverbindern
| Kabeltyp | Beschreibung | Am besten geeignet für |
| Y-Kabelbaugruppe | Ein Hauptkabel teilt sich in zwei Anschlüsse auf. | Kamera, Monitor, Stromversorgungssysteme |
| Breakout-Kabel | Ein Stecker teilt sich in mehrere Signalleitungen auf | Testgeräte, Steuermodule |
| Mehrzweigkabel | Mehrere Steckverbinder an einem Kabelbaum | OEM-Elektronik, Industriegeräte |
| Hybrid-Strom-Signalkabel | Kombiniert Stromversorgung und Signal in einer Baugruppe | Kamerasysteme, Robotik, Sensoren |
| Kabel mit offenem Mehrfachanschluss | Anschluss auf der einen Seite, offene Drähte auf der anderen Seite | Prototyp- und Geräteintegration |
| Umspritztes Mehrfachsteckerkabel | Geformter Abzweig- und Verbindungsschutz | Serienfertigung und robuste Nutzung |
Die Wahl der richtigen Struktur hängt von der Anordnung der Geräte und der Arbeitsumgebung ab.
Standardkabel vs. kundenspezifisches Mehrfachsteckerkabel
| Option | Vorteile | Einschränkungen | Am besten geeignet für |
| Separate Standardkabel | Einfach zu kaufen und auszutauschen | Unübersichtliche Routenführung, mehr Fehlerquellen | Einfache temporäre Einrichtung |
| Standard-Splitterkabel | Schnelle Beschaffung | Begrenzte Anschluss- und Pinbelegungsoptionen | Grundlegende Verwendung |
| Kundenspezifisches Mehrfachanschlusskabel | Optimale Passform für Gerätekonstruktion | Erfordert Zeichnungs- oder Musterbestätigung | OEM- und professionelle Systeme |
| Umspritztes Mehrfachsteckerkabel | Höhere Haltbarkeit und sauberes Finish | Höherer Einrichtungsaufwand | Serienfertigung und robuste Anwendungen |
Für B2B-Käufer bietet ein kundenspezifisches Mehrfachsteckerkabel in der Regel einen besseren langfristigen Nutzen, wenn das Kabel Teil eines professionellen Produkts oder eines Projekts zur Serienfertigung ist.
Welche Informationen sollten Käufer für ein Angebot angeben?
Um ein genaues Angebot zu erhalten, halten Sie bitte folgende Angaben bereit:
- Anwendungs- oder Gerätetyp
- Steckertypen und Modelle
- Anzahl der Anschlüsse
- Pinbelegung oder Schaltplan
- Kabellänge und Abzweiglänge
- Spannungs- und Strombedarf
- Signal- oder Datentyp
- Abschirmungsanforderung
- Bevorzugung eines geraden oder rechtwinkligen Steckers
- Materialbedarf für die Jacke
- Menge
- Zeichnung, Foto, Spezifikation oder Muster
Befindet sich Ihr Projekt noch in der Entwicklung, können Sie uns das Gerätelayout und den Einbauort zukommen lassen. Alvin's Cables unterstützt Sie gerne bei der Auswahl der geeigneten Kabelführung.
Warum sollten Sie sich für Alvin's Cables entscheiden?
Alvin's Cables bietet kundenspezifische Kabelkonfektionen und Steckverbinderlösungen für professionelle Videogeräte, Kamerasysteme, industrielle Automatisierung, medizinische Geräte, Testinstrumente, Robotik und OEM-Elektronik.
Für Projekte mit mehreren Steckverbindern bietet Alvin's Cables folgende Unterstützung:
- Kundenspezifische Steckerkombinationen
- Kundenspezifische Kabellänge und Abzweiglänge
- Benutzerdefinierte Pinbelegung und Verdrahtungsdefinition
- M8-, M12-, Hirose-, RJ45-, BNC-, D-TAP-, Push-Pull- und offene Steckverbinderoptionen
- Geschirmte Signalkabelstrukturen
- Flexible und robuste Kabeloptionen
- Gerade oder rechtwinklige Steckverbinder
- Umspritzung und Zugentlastung
- Prototypen- und Musterentwicklung
- Klein- bis Mittelvolumen- und Serienfertigung
- Mehrstufige Inspektion und Funktionsprüfung
Käufer können verwandte Produkte über Alvin's Cables Products erkunden, mehr über die Leistungsfähigkeit des Unternehmens unter About Alvin's Cables erfahren oder die Servicevorteile unter Why Choose Alvin's Cables einsehen.
Häufig gestellte Fragen
1. Was ist ein Mehrfachsteckerkabel?
Ein Mehrfachanschlusskabel ist eine kundenspezifische Kabelkonfektion mit mehreren Steckverbindern, Abzweigungen oder Schnittstellenpunkten, die zum Verbinden mehrerer Geräte oder Funktionen in einem System verwendet werden.
2. Können Mehrfachanschlusskabel individuell angepasst werden?
Ja. Sie können hinsichtlich Steckertyp, Kabellänge, Abzweiglänge, Pinbelegung, Schirmung, Mantelmaterial, Zugentlastung, Kennzeichnung und Verpackung individuell angepasst werden.
3. In welchen Branchen werden Kabelkonfektionen mit mehreren Steckverbindern verwendet?
Sie werden in professionellen Videosystemen, maschineller Bildverarbeitung, industrieller Automatisierung, medizinischen Geräten, Testinstrumenten, Robotik, Sensoren und OEM-Elektronik eingesetzt.
4. Warum ist die Pinbelegung wichtig?
Die Pinbelegung legt fest, wie die einzelnen Drähte zwischen den verschiedenen Steckverbindern verbunden werden. Eine falsche Pinbelegung kann zu Signalausfällen, instabilem Betrieb oder Geräteschäden führen.
5. Können Strom und Signal in einem Kabel kombiniert werden?
Ja. Ein Mehrfachanschlusskabel kann Strom-, Signal-, Steuer-, Daten- oder Sensorleitungen kombinieren, aber die Struktur sollte sorgfältig ausgelegt sein, um Störungen und Wärmerisiken zu minimieren.
6. Benötigen Mehrfachsteckerkabel eine Abschirmung?
Viele Signal-, Video-, Steuerungs- und Datenanwendungen benötigen eine Abschirmung, um elektromagnetische Störungen (EMI/RFI) zu reduzieren und eine stabile Übertragung zu gewährleisten.
7. Kann Alvin's Cables vor Großbestellungen Muster anfertigen?
Ja. Alvin's Cables kann die Entwicklung von Prototypen und Mustern vor der Serienproduktion unterstützen.
8. Was soll ich für ein Angebot einreichen?
Bitte senden Sie die Steckerbezeichnungen, die Pinbelegung, die Kabellänge, die Abzweiglänge, die Stückzahl, Anwendungsdetails sowie alle verfügbaren Zeichnungen, Fotos oder Muster.
Abschluss
Ein Mehrfachsteckerkabel vereinfacht die Verkabelung komplexer Geräte, indem es mehrere Anschlusspunkte in einer kundenspezifischen Kabelbaugruppe zusammenfasst. Für professionelle Kamerasysteme, industrielle Automatisierung, Bildverarbeitung, Medizintechnik, Robotik, Testinstrumente und OEM-Elektronik kann das richtige Kabeldesign die Zuverlässigkeit verbessern, die Installationszeit verkürzen und eine reibungslosere Systemintegration ermöglichen.
Käufer sollten vor der Bestellung die Kompatibilität der Steckverbinder, die Genauigkeit der Pinbelegung, die Abschirmung, die Zugentlastung, die Kabelflexibilität, die Stichprobenprüfung und die Produktionskonstanz des Lieferanten prüfen.
Wenn Sie eine kundenspezifische Mehrfachstecker-Kabelkonfektion für professionelle Geräte benötigen, wenden Sie sich bitte über die Kontaktseite an Alvin's Cables und teilen Sie uns Ihre Steckermodelle, die Pinbelegung, die Kabellänge, die Anwendungsumgebung und die Bestellmenge mit.
