Dans les applications industrielles et embarquées, un câble est souvent plus qu'une simple connexion entre deux appareils.
Bien que les câbles USB standard soient largement disponibles, de nombreuses applications professionnelles nécessitent une solution personnalisée qui prenne en compte la compatibilité des connecteurs, les besoins en alimentation, les performances de transmission des données, la longueur du câble, l'environnement d'installation et la fiabilité à long terme.
Alvin's Cables a récemment développé un câble Bulgin USB 3.0 Type-A vers USB-C personnalisé pour une application informatique embarquée utilisant un ordinateur monocarte Orange Pi 5 Plus .
Le projet nécessitait un câble capable de combiner :
- Connectivité USB Bulgin de qualité industrielle
- transmission de données USB 3.0
- Alimentation électrique 5 V à courant élevé
- Longueur de câble personnalisée
- Installation fixe fiable
Ce projet démontre que le développement de câbles sur mesure nécessite une compréhension complète de l'application, et non pas seulement la simple jonction de deux connecteurs.
Besoin du client : câble d'alimentation et de données USB industriel
Le client avait besoin d'un câble sur mesure présentant la configuration suivante :

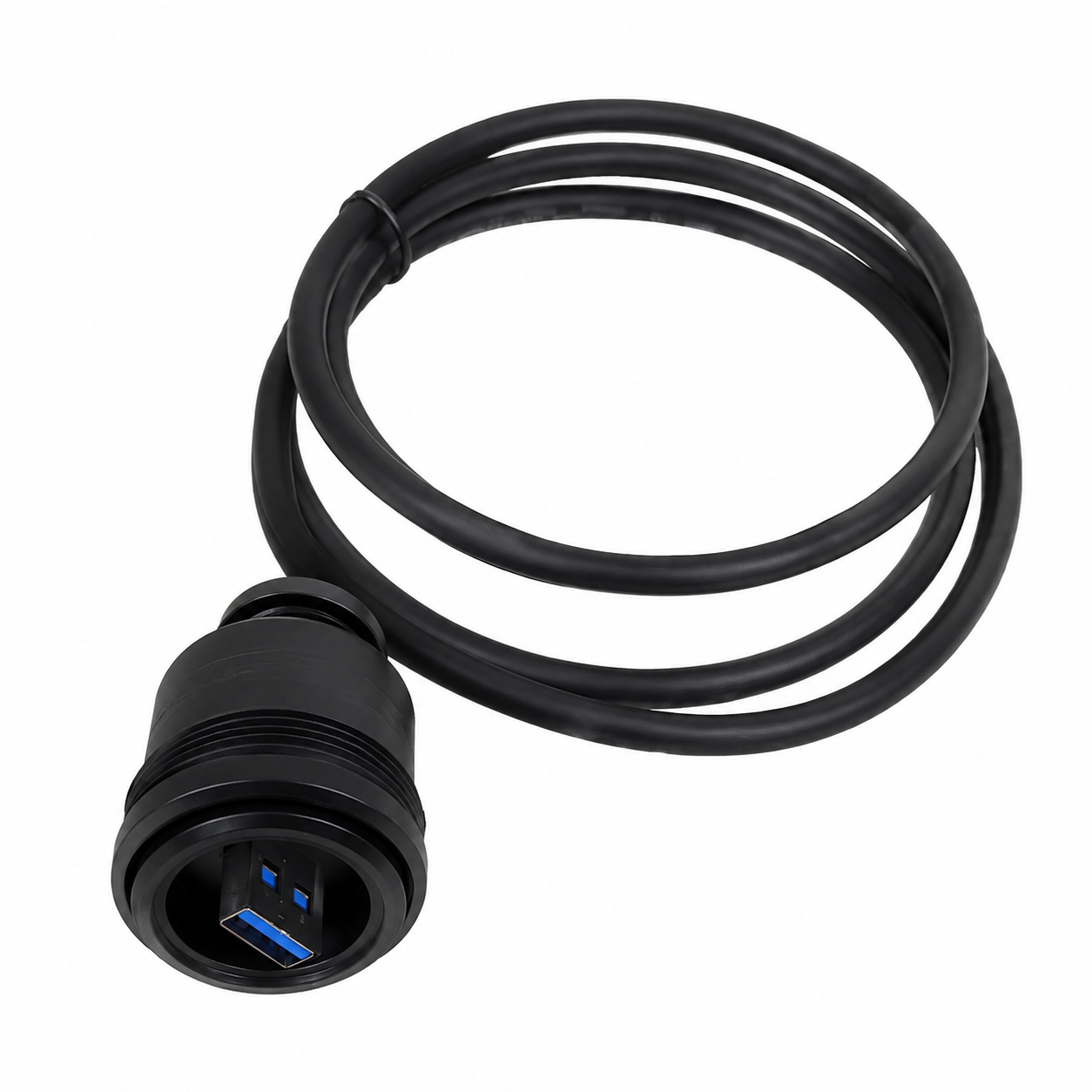

- Connecteur A : Bulgin PX0840/A3/1M00 USB 3.0 Type-A
- Connecteur B : USB Type-C mâle
- Longueur du câble : 1200 mm d'une extrémité à l'autre
- Configuration requise : communication USB 3.0
- Alimentation requise : 5 V
- Appareil utilisé : Orange Pi 5 Plus
- Environnement d'installation : Installation fixe
Le câble servirait principalement à l'alimentation, tout en conservant la capacité de transmission de données USB.
Bien que cela puisse sembler être une application standard de câble USB, la combinaison de connecteurs industriels, de besoins en courant élevé et de transmission de données USB 3.0 a engendré plusieurs considérations d'ingénierie.
Défi d'ingénierie : équilibrer la fourniture d'énergie et les performances des données
Pour un câble USB utilisé dans des équipements professionnels, la capacité de courant seule ne suffit pas.
Un câble doit également maintenir une tension stable au niveau de l'appareil connecté.
Lorsque l'intensité du courant augmente, la résistance des conducteurs et des connecteurs peut engendrer une chute de tension. Dans les applications basse tension, comme les systèmes d'alimentation 5 V, même une faible perte de tension peut affecter la stabilité des équipements.
Notre équipe d'ingénieurs a évalué la conception du câble avec deux objectifs principaux :
Alimentation électrique fiable
Les conducteurs d'alimentation doivent fournir une capacité de courant suffisante tout en minimisant la résistance et les pertes de tension inutiles.
Le choix de la construction du câble doit se faire en fonction de :
- Courant requis
- longueur du câble
- Limitations des connecteurs
- Conditions de fonctionnement prévues
Maintien de l'intégrité du signal USB 3.0
Parallèlement, le câble doit préserver les performances USB 3.0.
La communication USB à haut débit exige une attention particulière aux points suivants :
- paires de signaux différentiels
- Protection
- construction de câbles
- Terminaison du connecteur
Combiner une capacité de puissance de courant plus élevée avec des performances de données à haute vitesse nécessite une conception de câble plus avancée qu'un câble USB grand public standard.
Intégration du connecteur USB Bulgin

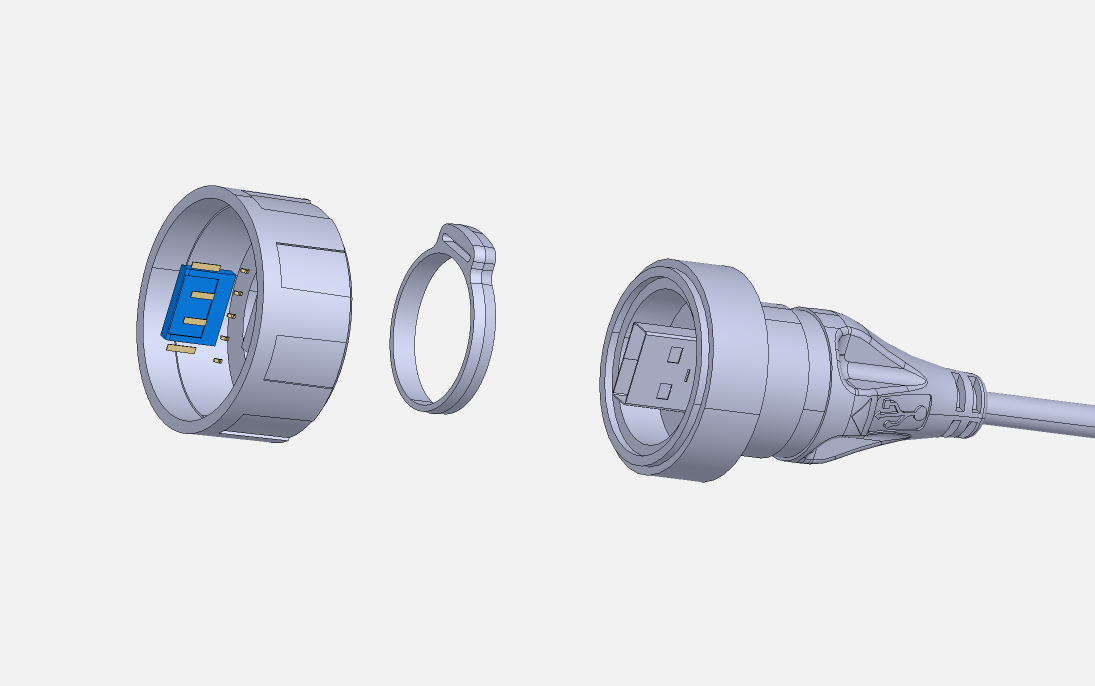

Le client a spécifié le connecteur Bulgin PX0840/A3/1M00 USB 3.0 Type-A , un connecteur industriel conçu pour les applications nécessitant une solution de connexion plus robuste.
Ce connecteur ne faisant pas partie de notre stock standard de câbles, notre équipe a évalué l'approche de fabrication la plus pratique.
Pour les projets de câblage sur mesure, la meilleure solution dépend de plusieurs facteurs :
- Disponibilité des connecteurs
- Volume de production requis
- coût de développement
- besoins de production futurs
- Calendrier du projet
En sélectionnant la méthode d'approvisionnement et d'assemblage des connecteurs appropriée, nous avons pu maintenir l'interface industrielle préférée du client tout en développant une solution de production pratique.
Conception adaptée à l'équipement réel
L'une des étapes les plus importantes du développement de câbles sur mesure consiste à comprendre l'équipement à connecter.
Au lieu de concevoir uniquement autour d'une spécification telle que « alimentation USB-C 5V », notre équipe d'ingénieurs a examiné l'application réelle : l' Orange Pi 5 Plus .
La compréhension du périphérique final permet de déterminer :
- Besoins en énergie
- Conditions de fonctionnement prévues
- Construction de câbles requise
- Limitations potentielles
- Méthodes de validation appropriées
Cette approche axée sur l'application permet de garantir que le câble final est conçu pour une utilisation réelle plutôt que de simplement répondre aux spécifications d'un connecteur.
Assemblage de câbles sur mesure pour applications industrielles
Les clients industriels ont souvent besoin de solutions de câblage qui ne sont pas disponibles en tant que produits standard.
Les exigences personnalisées courantes comprennent :
- Assemblages de câbles USB industriels
- Câbles personnalisés USB-A vers USB-C
- Câbles de données USB 3.0
- Câbles d'alimentation USB à courant élevé
- Longueurs de câble personnalisées
- Combinaisons de connecteurs spéciales
- Câbles d'origine constructeur
- Fabrication de câbles en petites séries et en production
Chaque application peut avoir des exigences différentes en fonction de l'équipement, de l'environnement et des performances attendues.
La réussite d'un projet de câblage sur mesure commence par la compréhension :
- Quels appareils sont connectés ?
- Comment l'électricité est distribuée
- Quelles performances de données sont requises
- Comment le câble sera installé
- Quelles conditions environnementales doit-il supporter ?
Besoin d'une solution de câble USB personnalisée ?
Chez Alvin's Cables, nous prenons en charge le développement de câbles sur mesure pour les équipements industriels, les systèmes embarqués, les caméras, les équipements d'automatisation, les systèmes de test et l'électronique professionnelle.
Que vous ayez besoin d'un câble USB 3.0 personnalisé, d'un câble d'alimentation USB-C, d'un câble de connexion industriel ou d'un assemblage de câbles OEM , notre équipe d'ingénieurs peut vous aider à évaluer votre application et à développer une solution de fabrication pratique.
Fournissez-nous les spécifications de vos connecteurs, le modèle de votre équipement, la longueur du câble, les exigences en matière d'alimentation et les détails de votre application, et nous pourrons vous aider à concevoir le câble adapté à votre projet.
