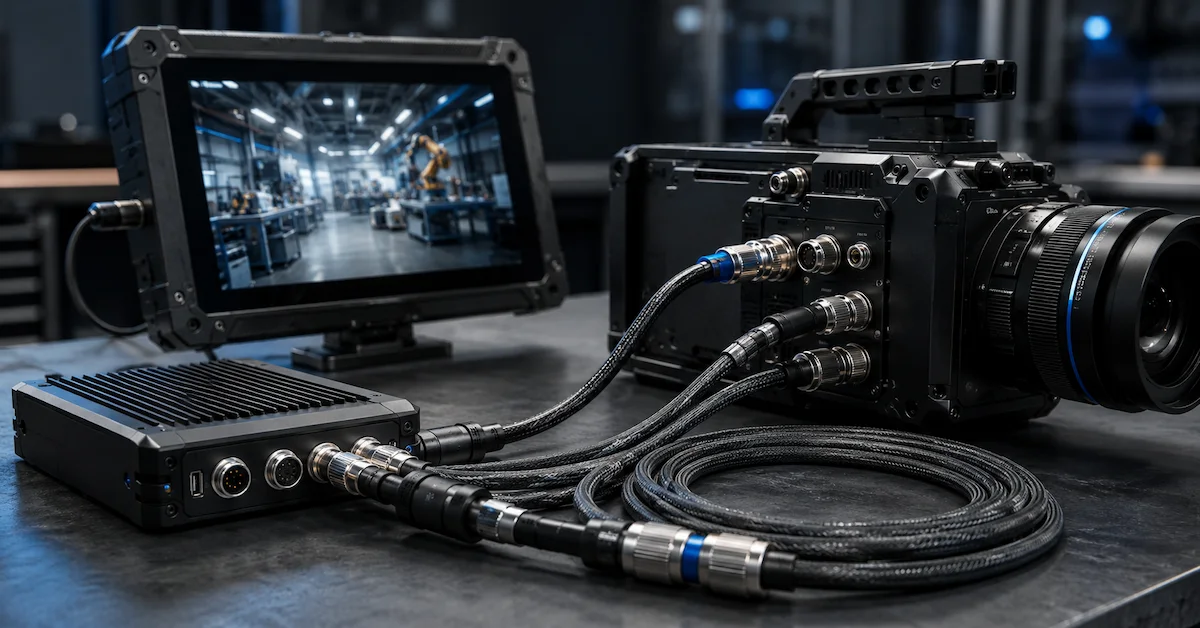

En specialanpassad kontaktkabel används när standardkablar inte kan uppfylla de exakta kraven för en professionell enhet eller ett utrustningssystem. För B2B-köpare handlar den här typen av kabel inte bara om att ansluta två ändar. Den måste matcha kontaktmodell, pinout, kabellängd, skärmning, elektrisk prestanda, mekanisk struktur och verklig arbetsmiljö.
Anpassade kontaktkablar används ofta i professionella videosystem, industriell automation, maskinseende, medicintekniska produkter, testinstrument, robotteknik, sensorer och OEM-elektronik. När utrustningsutrymmet är begränsat eller kontaktkombinationen inte är standard kan en anpassad kabelmontering bidra till att förbättra tillförlitligheten, förenkla installationen och minska långsiktiga underhållsrisker.
Alvin's Cables erbjuder kundanpassade kabelaggregat och kontaktlösningar för högtillförlitliga tillämpningar. Köpare kan tillhandahålla ritningar, specifikationer, foton, prover eller kontaktkrav för projektutvärdering.
Vad är en anpassad kontaktkabel?
En specialanpassad kontaktkabel är en kabelenhet utformad med specifika kontakter, ledningsdefinitioner, kabelstrukturer och mekaniska detaljer enligt köparens utrustningsbehov.
Det kan inkludera:
- En kontakt till en annan kontakt
- Kontakt till öppen ändeledning
- Flera anslutningsgrenar
- Ström och signal kombinerat i en kabel
- Skärmad data- eller videokabel
- Rätvinklig anslutningskabel
- Övergjuten kabelmontering
- Kabelhärva med anpassad längd
Jämfört med standardkablar ger anpassade kontaktkablar bättre kompatibilitet med verklig utrustningsdesign.
Var används anpassade kontaktkablar?
| Ansökan | Kabelkrav | Köparens oro |
|---|---|---|
| Professionella kamerasystem | Ström-, signal-, övervaknings- och styrkablar | Stabil anslutning och snygg routing |
| Industriell automation | Sensor-, PLC- och styrenhetskablage | Störningsbeständighet och hållbarhet |
| Maskinvisionssystem | Kamera, avtryckare, belysning och datakabel | Korrekt pinout och stabil signal |
| Medicinsk utrustning | Enhetssignal och modulenslutning | Noggrannhet och konsekvens |
| Testinstrument | Mät- och datakabel | Skärmning och kontaktstabilitet |
| Robotik | Flytta kabel och styrkablar | Flexibilitet och dragavlastning |
| OEM-elektronik | Intern eller extern specialanpassad sele | Batchkonsistens och integrationsanpassning |
En väl utformad specialansluten kabel hjälper till att minska installationskomplexiteten och förbättrar utrustningens tillförlitlighet.
Varför behöver köpare anpassade kontaktkablar?
1. Standardkablar kanske inte passar utrustningen
Många professionella enheter använder speciella kontaktkombinationer, kompakta layouter eller icke-standardiserade ledningar. En standardkabel kan vara för lång, för kort, för styv eller felaktigt kopplad.
En specialanpassad anslutningskabel kan utformas enligt:
- Enhetsgränssnitt
- Kontaktens plats
- Utrymme för kabeldragning
- Nödvändig längd
- Pinout-definition
- Elektrisk belastning
- Signaltyp
- Arbetsmiljö
Detta är särskilt användbart för OEM-utrustning och projektbaserad produktion.
2. Korrekt pinout förhindrar utrustningsfel
Noggrannheten i pinout-uttaget är en av de viktigaste delarna av anpassad kabelmontering. En kontakt kan passa mekaniskt, men felaktig kabeldragning kan orsaka signalfel, instabil prestanda eller skador på utrustningen.
Före produktion bör köpare bekräfta:
- Kontaktmodell
- Antal pins
- Stift-till-stift-kopplingsschema
- Signaldefinition
- Spänning och strömkrav
- Jordningsmetod
- Krav på skärmanslutning
För specialbyggda projekt rekommenderas starkt en ritning eller ett prov innan provproduktion.
3. Skärmning förbättrar signalstabiliteten
Anpassade kontaktkablar används ofta i system där ström-, signal- och dataledningar är nära varandra. Utan korrekt skärmning kan störningar påverka video-, sensor-, styr- eller testsignaler.
Vanliga avskärmningsalternativ inkluderar:
- Folieavskärmning
- Flätad avskärmning
- Tvinnad parstruktur
- Dubbel avskärmning
- Skärm-till-skal-anslutning
- Separat skärmning för känsliga signalledningar
För kamera-, maskinseende-, test- och industrisystem bör avskärmning väljas utifrån den verkliga arbetsmiljön.
4. Dragavlastning förlänger kabelns livslängd
Många kabelfel inträffar nära kontaktänden. Detta är vanligt i bärbara enheter, kamerariggar, industriell utrustning, robotteknik och system som kräver frekvent anslutning eller förflyttning.
En specialansluten kabel kan använda:
- Gjuten dragavlastning
- Krympförstärkning
- Flexibelt jackmaterial
- Rätvinklig kontaktdesign
- Förstärkt kabelövergång
- Korrekt kabelböjningsradie
- Kabelband eller kabeldragningsstöd
Bra dragavlastning hjälper till att minska brott och förbättrar den långsiktiga hållbarheten.
Vanliga alternativ för anpassade kontaktkablar
| Anpassat alternativ | Ändamål |
| Anpassad kabellängd | Passar installationsutrymmet och minskar röran |
| Anpassad pinout | Uppfyller kraven för enhetens kabeldragning |
| Kontaktkombination | Stöder specialutrustningsgränssnitt |
| Skärmad kabel | Minskar EMI/RFI-störningar |
| Flexibel jacka | Förbättrar fräsnings- och bockningsprestanda |
| Rätvinklig kontakt | Sparar utrymme i kompakta system |
| Övergjuten design | Förbättrar dragavlastningen och utseendet |
| Öppna ledningar | Stöder prototyp eller intern integration |
| Märkning | Hjälper vid installation och underhåll |
| Förpackning | Stöder OEM- eller projektleverans |
Standardkabel kontra anpassad kontaktkabel
| Alternativ | Fördelar | Begränsningar | Bäst för |
| Standardkabel | Lätt att köpa, låg initial kostnad | Begränsade kontakt- och pinout-alternativ | Enkelt byte |
| Modifierad kabel | Snabbare än fullständig specialdesign | Begränsad strukturoptimering | Små projektförändringar |
| Anpassad anslutningskabel | Bästa passformen för utrustningsdesign | Kräver specifikation eller provbekräftelse | OEM- och professionella system |
| Övergjuten specialkabel | Starkare hållbarhet och renare finish | Högre installationskrav | Batchproduktion och robust användning |
För B2B-köpare ger en specialanpassad kontaktkabel vanligtvis bättre långsiktigt värde när kabeln är en del av en professionell produkt, ett upprepat produktionsprojekt eller ett högtillförlitligt system.
Vilken information bör köpare lämna för en offert?
För att få en korrekt offert, förbered följande detaljer:
- Applikation eller utrustningstyp
- Kontakttyper och modeller
- Antal pins
- Krav på stickpropp eller uttag
- Krav på manlig eller kvinnlig kontakt
- Kabellängd
- Pinout eller kopplingsschema
- Spänning och strömkrav
- Signal- eller datatyp
- Krav på skärmning
- Föredragen rak eller rätvinklig kontakt
- Kvantitet
- Ritning, foto, specifikation eller prov
Om ditt projekt fortfarande är under utveckling kan du skicka information om enhetens layout och installationsutrymme. Alvin's Cables kan hjälpa till att utvärdera en lämplig kabelmonteringsriktning.
Varför välja Alvins kablar?
Alvin's Cables erbjuder kundanpassade kabelassemblage och kontaktlösningar för professionell videoutrustning, kamerasystem, industriell automation, medicintekniska produkter, testinstrument, robotteknik och OEM-elektronik.
För specialanpassade kontaktkabelprojekt kan Alvin's Cables stödja:
- Val av anpassad koppling
- Anpassad kabellängd och pinout
- M8-, M12-, Hirose-, RJ45-, BNC-, D-TAP-, push-pull- och open-end-kontaktalternativ
- Skärmade signalkabelstrukturer
- Flexibla och robusta kabelalternativ
- Raka eller rätvinkliga kontaktdon
- Övergjutning och dragavlastningsstöd
- Prototyp- och provutveckling
- Låg till medelhög volym- och batchproduktion
- Flerstegsinspektion och funktionstestning
Köpare kan utforska relaterade produkter via Alvin's Cables Products , lära sig mer om företagets kapacitet från Om Alvin's Cables eller granska servicefördelar via Varför välja Alvin's Cables .
Vanliga frågor
1. Vad är en specialansluten kabel?
En anpassad kontaktkabel är en kabelenhet utformad med specifika kontakter, pinout, kabellängd, skärmning och mekanisk struktur enligt utrustningens krav.
2. Kan specialanslutningskablar tillverkas från ritningar?
Ja. Anpassade kablar kan utvecklas baserat på ritningar, kopplingsscheman, foton, prover eller tekniska specifikationer.
3. Vilka typer av kontaktdon kan anpassas?
Vanliga alternativ inkluderar M8, M12, Hirose, RJ45, BNC, D-TAP, push-pull cirkulära kontakter, öppen ände och andra projektspecifika kontaktkombinationer.
4. Varför är pinout viktigt?
Pinout definierar hur varje tråd ansluts mellan kontakter eller terminaler. Felaktig pinout kan orsaka signalfel, instabil drift eller skador på utrustningen.
5. Behöver specialanslutna kablar skärmning?
Många signal-, video-, styr- och dataapplikationer behöver skärmning för att minska EMI/RFI-störningar och stödja stabil överföring.
6. Kan ström och signal kombineras i en kabel?
Ja. En specialansluten kabel kan kombinera ström-, signal-, styr- och dataledningar, men strukturen bör utformas noggrant för att minska störningar och värmerisker.
7. Kan Alvin's Cables tillverka prover innan bulkbeställningar?
Ja. Alvin's Cables kan stödja prototyp- och provutveckling före batchproduktion.
8. Vad ska jag skicka för en offert?
Skicka kontaktmodeller, pinout, kabellängd, antal, applikationsinformation och eventuella tillgängliga ritningar, foton eller prover.
Slutsats
En anpassad anslutningskabel hjälper professionell utrustning att uppnå bättre kompatibilitet, renare kabeldragning och mer tillförlitlig drift. För kamerasystem, industriell automation, maskinseende, medicintekniska produkter, robotteknik, testinstrument och OEM-elektronik kan rätt kabelmontering minska installationsproblem och förbättra produktens långsiktiga tillförlitlighet.
Köpare bör utvärdera kontaktdonens kompatibilitet, pinout-noggrannhet, skärmning, dragavlastning, flexibilitet, provtester och leverantörernas produktionskonsekvens innan de lägger beställningar.
Om du behöver en specialanpassad kontaktkabel för professionell utrustning, kontakta Alvin's Cables via sidan Kontakta oss och dela dina kontaktmodeller, pinout, kabellängd, applikationsmiljö och orderkvantitet.
