Industriële visiekameras is dikwels deel van 'n groter outomatiseringstelsel.
Die kamera moet dalk krag ontvang terwyl dit ook sy I/O-seine aan 'n terminaalblok, beheerder of ander beheertoerusting koppel. In hierdie toepassings is 'n eenvoudige prop-tot-prop-kabel dalk nie die mees praktiese oplossing nie.
Dit is waar 'n toegewyde M12-krag- en I/O-kabel die installasie kan vereenvoudig.
'n Kabel ontwerp vir Keyence Industriële Visiekameras

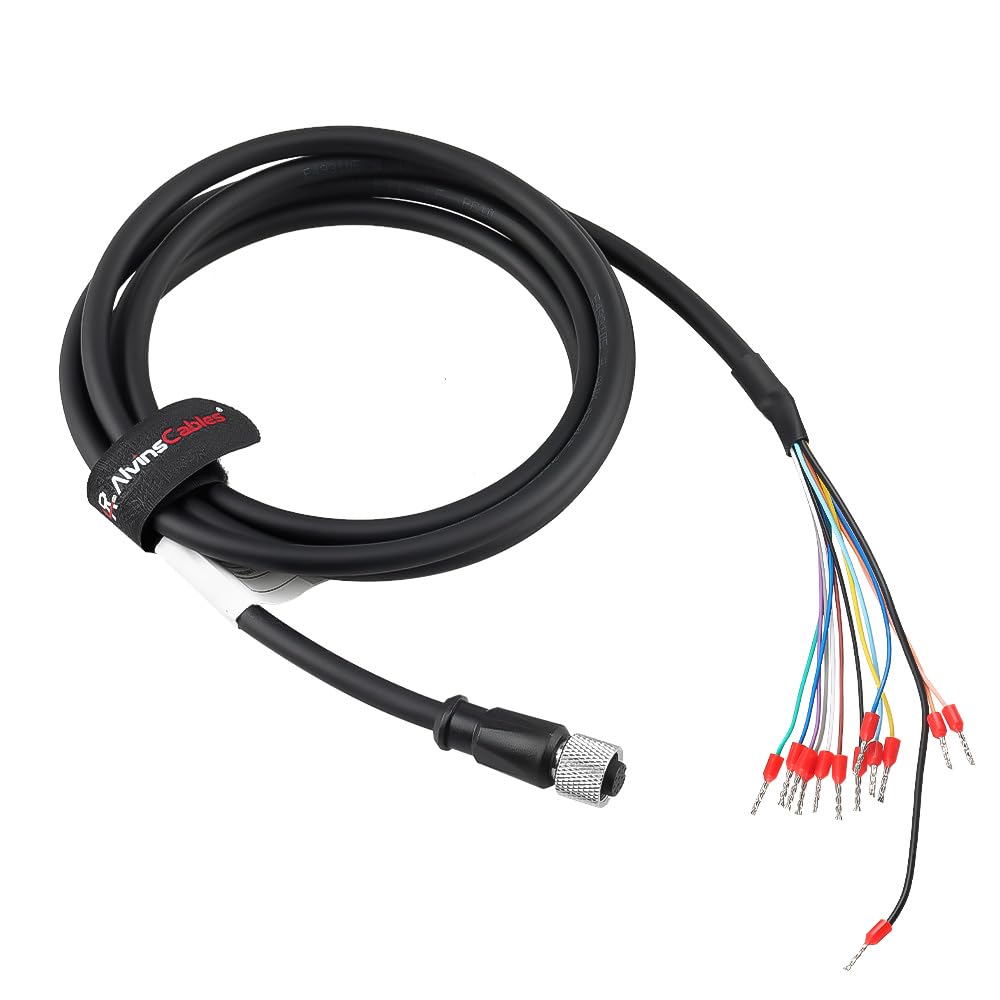

Alvin's Cables bied 'n M12 A-kode 12-pen vroulike na oop draad krag- en I/O-kabel wat ontwerp is vir Keyence OP-88810, OP-88811 en OP-88812 industriële kameras .
Die kamerakant gebruik 'n M12 A-kode 12-pen vroulike konnektor , terwyl die teenoorgestelde kant voorberei is vir verbinding met 'n terminaalblok of beheerstelsel.
Hierdie konfigurasie is veral nuttig wanneer die kamera direk in 'n industriële beheerkabinet of outomatiseringstelsel geïntegreer moet word.
Krag en I/O in een kabel
'n Industriële kamera-installasie kan beide krag- en seinverbindings behels.
In plaas daarvan om verskeie afsonderlike kabels te gebruik, bring hierdie geïntegreerde kabel die vereiste verbindings in een kabelsamestelling bymekaar.
Die oop punt word voorberei met verskillende terminale style:
Ringterminale word vir die kraglyne gebruik, insluitend 24V en 0V.
Spade-terminale word vir die seinlyne gebruik.
Dit maak die kabel gereed vir verbinding met die ooreenstemmende terminaal of beheerstelselbedrading.
Tipiese verbindingstruktuur
Keyence Industriële Kamera
→ M12 A-kode 12-pen vroulike
→ Geïntegreerde krag- en I/O-kabel
→ Oopdraad- / Terminale verbindings
→ Beheerstelsel / Terminale blok
Die presiese bedrading moet altyd voor installasie teen die kamera se dokumentasie en vereiste penuitleg geverifieer word.
Waarom 'n geïntegreerde kabel gebruik?
In 'n industriële outomatiseringsomgewing is kabelbestuur belangrik.
Die gebruik van aparte kabels vir verskillende funksies kan die aantal kabels wat gerig en beveilig moet word, verhoog.
'n Geïntegreerde krag- en I/O-kabel kan help om 'n skoner verbinding tussen die kamera en die beheerstelsel te skep terwyl die vereiste verbindings bymekaar gehou word.
Dit kan nuttig wees in toepassings soos:
· Masjienvisie-inspeksie
· Outomatiese gehaltebeheer
· Industriële kamerastelsels
· Fabrieksoutomatisering
· Produksielynmonitering
· Visie-geleide outomatisering
Hoë-Fleksie Konstruksie vir Industriële Toepassings
Industriële kameras word nie altyd in 'n heeltemal statiese posisie geïnstalleer nie.
Sommige kamerastelsels word op bewegende masjinerie, outomatiese toerusting of kabeldraers gemonteer.
Vir hierdie toepassings word kabelbuigsaamheid 'n belangrike oorweging.
Hierdie Alvin's Cables-konfigurasie gebruik 'n hoë-buigsame kabelkonstruksie wat ontwerp is vir sleepkettingtoepassings , wat die kabel help om herhaalde buiging en beweging te akkommodeer.
Die kabelisolasie is ook ontwerp om buigsaamheid te bied terwyl die geleiers teen die omliggende omgewing beskerm word.
Standaardlengtes vir verskillende installasies
Verskillende outomatiseringsuitlegte vereis verskillende kabellengtes.
Hierdie produk is beskikbaar in standaard:
· 2 m / 6.56 vt
· 5 m
· 10 m
Ander kabellengtes kan ook aangepas word volgens die installasievereistes.
Deur 'n gepaste kabellengte te kies, kan oormatige slapheid vermy word terwyl genoeg kabel vir roetering en toerustingbeweging voorsien word.
Waar kan hierdie kabel gebruik word?
1. Masjienvisiestelsels
Koppel 'n versoenbare Keyence industriële kamera aan die krag- en I/O-bedrading van 'n visiestelsel.
2. Fabrieksoutomatisering
Integreer die kamera in 'n outomatiseringstelsel waar krag- en beheerseine na 'n terminaalblok gelei moet word.
3. Inspeksietoerusting
Voorsien 'n gestruktureerde verbinding tussen 'n industriële visiekamera en die beheerkantbedrading wat deur inspeksietoerusting gebruik word.
4. Dinamiese Installasies
Die hoë-buigsame konstruksie maak hierdie konfigurasie geskik vir toepassings waar die kabel herhaaldelik moet beweeg, onderhewig aan die spesifieke installasievereistes.
Wat moet jy nagaan voordat jy bestel?
Vir industriële kamerakabels is die voorkoms van die konnektor alleen nie genoeg om versoenbaarheid te bevestig nie.
Voordat u bestel, kyk na:
Vereiste | Wat om te bevestig |
Kameramodel | Keyence-model / presiese toestel |
Kamerakonnektor | M12 A-kode 12-pen |
Geslag van die konnektor | Vroulik |
Krag | Vereiste spanning- en kragpenne |
I/O | Vereiste seinpenne en funksies |
Terminaaltipe | Ring / graaf / ander |
Kabellengte | Vereiste roetelengte |
Beweging | Statiese of dinamies |
Installasie | Standaardroetering of sleepketting |
Vir persoonlike konfigurasies kan die verskaffing van die kameramodel, konnektorinligting, pinout- of bedradingsdiagram, vereiste lengte en terminaalvereistes help om te verseker dat die kabel vir die beoogde toepassing gebou word.
'n Praktiese verbindingsoplossing vir industriële visie
Vir industriële kameras is die kabel deel van die algehele stelsel—nie net 'n bykomstigheid nie.
Die regte kabel moet ooreenstem met die kamera-koppelvlak, kragvereistes, I/O-konfigurasie en installasie-omgewing.
Alvin's Cables verskaf M12 industriële kamerakabels, krag- en I/O-kabels en pasgemaakte kabeloplossings vir masjienvisie- en industriële outomatiseringstoepassings.
Benodig u 'n ander lengte, terminaalkonfigurasie of kabelstruktuur? Kontak ons vir 'n pasgemaakte oplossing.
