'n EMI-afgeskermde kabel is ontwerp om elektromagnetiese interferensie te verminder en stabiele seinoordrag in professionele toerusting te handhaaf. In kamerastelsels, industriële outomatisering, masjienvisie, mediese toestelle, toetsinstrumente, robotika, AV-stelsels en OEM-elektronika, werk seinkabels dikwels naby kragkabels, motors, draadlose toestelle, beligtingstoerusting, beheereenhede en ander elektronika.
Vir B2B-kopers is kabelafskerming nie net 'n tegniese detail nie. Dit kan die seinkwaliteit, toerustingbetroubaarheid, installasiestabiliteit en langtermyn-onderhoudskoste direk beïnvloed.
'n Swak afgeskermde kabel kan beeldgeraas, datafoute, onstabiele beheerseine, oudio-gegons, kommunikasiefout of onderbroke toestelwerking veroorsaak. 'n Goed ontwerpte EMI-afskermde kabel help om hierdie risiko's te verminder en ondersteun meer betroubare stelselprestasie.

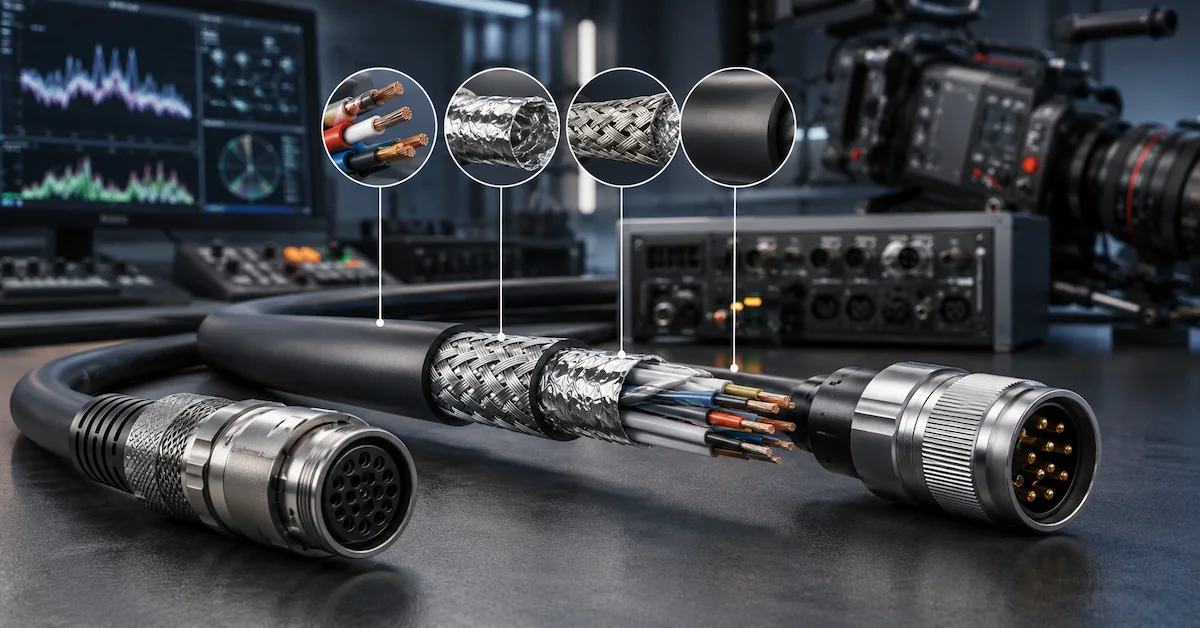

Wat is 'n EMI-afgeskermde kabel?
'n EMI-afgeskermde kabel is 'n kabelsamestelling met afskermingslae wat ontwerp is om elektromagnetiese interferensie te blokkeer of te verminder. EMI beteken elektromagnetiese interferensie. Dit kan afkomstig wees van motors, kragbronne, hoëstroomkabels, draadlose senders, beligtingstelsels, industriële masjiene en nabygeleë elektroniese toestelle.
'n EMI-afgeskermde kabel kan gebruik word vir:
- Seinoordrag
- Videoseinverbinding
- Sensorbedrading
- Beheerkabelverbinding
- Kamerakabelsamestelling
- Datakabelsamestelling
- Oudio- en AV-kabelstelsels
- Mediese toestel kabelsamestellings
- Toetsinstrumentkabels
- OEM-toerustingharnasse
Die hoofdoel is om sensitiewe seine teen eksterne interferensie te beskerm en te verhoed dat die kabel self interferensie met nabygeleë stelsels veroorsaak.
Waar word EMI-afgeskermde kabels gebruik?
| Toepassing | Kabelvereiste | Koper se kommer |
|---|---|---|
| Professionele kamerastelsels | Video-, beheer- en monitorkabel | Beeldstabiliteit en lae seinruis |
| Masjienvisiestelsels | Kamera, sneller, sensor en beligtingskabel | Akkurate sein en lae interferensie |
| Industriële outomatisering | PLC-, motor-, sensor- en beheerbedrading | Stabiele kommunikasie en anti-interferensie |
| Mediese toestelle | Sein- en moduleverbinding | Konsekwentheid en veilige seinoordrag |
| Toetsinstrumente | Metings- en datakabel | Seinakkuraatheid en afskermingsprestasie |
| Robotika | Bewegende sein en beheerkabel | Buigsaamheid en EMI-beskerming |
| AV-stelsels | Oudio-, video- en beheerkabel | Geraasvermindering en stabiele oordrag |
| OEM-elektronika | Interne of eksterne afgeskermde harnas | Bondelkonsekwentheid en integrasiepassing |
'n Betroubare afgeskermde kabel moet gekies word volgens die werklike toerustingomgewing, nie net die tipe konnektor nie.
Waarom EMI-afskerming saak maak
1. Dit help om seinruis te verminder
Seinruis kan video-, klank-, sensor- en data-oordrag beïnvloed. In professionele videotoerusting kan interferensie voorkom as beeldruis of onstabiele vertoon. In industriële stelsels kan dit sensorfoute of kommunikasieprobleme veroorsaak.
'n EMI-afgeskermde kabel help om die seinpad te beskerm en transmissiestabiliteit te verbeter.
2. Dit ondersteun betroubare toerustingwerking
In industriële en professionele stelsels loop kabels dikwels naby kragbronne, motors, beheerkaste, beligtingstoerusting en draadlose toestelle. Hierdie omgewings kan sterk elektromagnetiese interferensie veroorsaak.
Sonder behoorlike afskerming kan die toerusting goed werk tydens toetsing, maar onstabiel raak na installasie.
3. Dit verbeter stelselvlakbetroubaarheid
'n Kabel is slegs een deel van die toerustingstelsel, maar kabelversaking kan die hele toestel beïnvloed. Vir OEM-produkte help stabiele afskermingsontwerp om na-verkope probleme te verminder en gebruikersvertroue te verbeter.
4. Dit help om sensitiewe seine te beskerm
Sommige seine is meer sensitief as ander, soos:
- Kamera-snellerseine
- Sensorseine
- Oudio seine
- Meetseine
- Beheerdata
- Mediese toestel seine
- Hoëspoed-video- of dataseine
Vir hierdie toepassings moet afskerming vroeg in die ontwerpfase oorweeg word.
Algemene EMI-afskermingsstrukture
Verskillende toepassings vereis verskillende afskermingsmetodes. Die regte keuse hang af van seintipe, kabellengte, buigsaamheid, koste en werksomgewing.
| Afskermingstipe | Beskrywing | Beste vir |
| Foelie-afskerming | Dun aluminium- of koperfoelielaag rondom geleiers | Kompakte seinkabels en algemene EMI-beskerming |
| Gevlegte afskerming | Geweefde metaalvlegsel om die kabelkern | Beter buigsaamheid en meganiese duursaamheid |
| Dubbele afskerming | Foelie plus vlegselstruktuur | Hoër EMI-beskermingsvereistes |
| Gedraaide paar met afskerming | Gedraaide seinpare plus afskermlaag | Data-, sensor- en gebalanseerde seintoepassings |
| Skild-tot-dop-ontwerp | Skerm gekoppel aan konnektordop | Professionele toerusting en stabiele gronding |
| Afsonderlike takbeskerming | Afskerming toegepas op geselekteerde seintakke | Multifunksionele persoonlike kabelsamestellings |
Vir B2B-projekte moet afskerming saam met die ontwerp van die konnektor, aardingsmetode, kabellengte en toerustinguitleg bevestig word.
EMI-afgeskermde kabel teenoor standaardkabel
| Opsie | Voordele | Beperkings | Beste vir |
| Standaardkabel | Laer koste en maklike verkryging | Beperkte interferensiebeskerming | Eenvoudige lae-risiko gebruik |
| Folie-afgeskermde kabel | Kompak en koste-effektief | Minder meganiese sterkte as vlegsel | Algemene seinbeskerming |
| Gevlegte afgeskermde kabel | Buigsaam en duursaam | Mag dikker of duurder wees | Professionele en industriële gebruik |
| Dubbel afgeskermde kabel | Sterker EMI-beskerming | Hoër koste en groter deursnee | Hoë-interferensie omgewings |
| Pasgemaakte EMI-afgeskermde kabel | Beste pasvorm vir toerustingbehoeftes | Vereis spesifikasiebevestiging | OEM en professionele stelsels |
Vir professionele toerusting bied pasgemaakte EMI-afgeskermde kabelsamestellings dikwels beter langtermynwaarde omdat hulle ooreenstem met die werklike sein-, konnektor- en installasievereistes.
Hoe om die regte EMI-afgeskermde kabel te kies
1. Bevestig die seintipe
Verskillende seine benodig verskillende kabelstrukture. 'n Videokabel, sensorkabel, oudiokabel en beheerkabel mag almal afskerming benodig, maar nie op dieselfde manier nie.
Kopers moet bevestig:
- Sein tipe
- Datatempo- of frekwensievereiste
- Spanning en stroom
- Kabellengte
- Aardingsmetode
- Verbindingstipe
- Geraasgevoeligheid
- Werksomgewing
Die kabel moet volgens die werklike toepassing ontwerp word, nie net die kabeldeursnee of die voorkoms van die omhulsel nie.
2. Kontroleer die interferensie-omgewing
Voordat u 'n EMI-afgeskermde kabel kies, evalueer nabygeleë interferensiebronne.
Algemene bronne sluit in:
- Motors
- Kragtoevoere
- Hoëstroom-kragkabels
- Draadlose senders
- Beligtingstelsels
- Beheerkaste
- Industriële masjiene
- Oudio-/video-toerustingrakke
As die kabel in 'n omgewing met hoë steuring gebruik gaan word, mag sterker afskerming of beter aarding nodig wees.
3. Kies die regte konnektor
Die afskermingsprestasie kan verminder word as die konnektor nie behoorlik saamgestel is nie. Vir baie toepassings moet die afskerming korrek aan die konnektor se dop of aardstruktuur koppel.
Algemene konnektoropsies sluit in:
- BNC-verbindings
- Hirose-styl verbindings
- M8- en M12-verbindings
- RJ45-verbindings
- D-TAP-verbindings
- Druk-trek sirkelvormige verbindings
- XLR-verbindings
- Oop-einde bedrading
- Pasgemaakte verbindingskombinasies
'n Professionele verskaffer behoort te help om die kabelstruktuur met die konnektorsamestelling te pas.
4. Oorweeg buigsaamheid en spanningverligting
Afgeskermde kabels kan minder buigsaam wees as ongeskermde kabels, veral wanneer gevlegte of dubbele afskerming gebruik word. Vir kamera-rigs, robotika, draagbare instrumente en bewegende stelsels is buigsaamheid belangrik.
Kopers moet oorweeg:
- Buigradius
- Kabelmantelmateriaal
- Kabeldeursnee
- Afskermingstruktuur
- Trekverligtingsontwerp
- Herhaalde beweging
- Installasieruimte
'n Kabel wat te styf is, kan die sein beskerm, maar meganiese spanning veroorsaak. Die ontwerp moet EMI-beskerming en bruikbaarheid balanseer.
Algemene persoonlike opsies vir EMI-afgeskermde kabelsamestellings
| Pasgemaakte opsie | Doel |
| Pasgemaakte kabellengte | Pas by toerustinguitleg en verminder rommel |
| Keuse van afskermingsstruktuur | Stem ooreen met interferensie-omgewing |
| Aanpassing van die verbinding | Pas by toestelkoppelvlak |
| Pasgemaakte pinout | Stem ooreen met die bedradingsdefinisie |
| Skerm-tot-dop-verbinding | Verbeter aarding en EMI-beskerming |
| Buigsame baadjie | Ondersteun roetes en beweging |
| Oorgevormde spanningsverligting | Verbeter duursaamheid |
| Reghoekige konnektor | Bespaar ruimte in kompakte toerusting |
| Etikettering | Help met installasie en onderhoud |
| OEM-verpakking | Ondersteun projek- of handelsmerklewering |
Hierdie opsies is veral nuttig vir kameratoerustinghandelsmerke, industriële toestelvervaardigers, AV-integreerders, mediese toerustingmaatskappye, toetsinstrumentvervaardigers en OEM-elektronikaverskaffers.
Watter inligting moet kopers vir 'n kwotasie verskaf?
Om 'n akkurate kwotasie vir 'n EMI-afgeskermde kabel te ontvang, berei die volgende inligting voor:
- Toepassing of toerustingtipe
- Sein tipe
- Verbindingstipe en -model
- Kabellengte
- Pinout of bedradingsdiagram
- Spannings- en stroomvereiste
- Afskermingsvereiste
- Aarding- of skildverbindingsmetode
- Kabel buigsaamheidsvereiste
- Werksomgewing
- Hoeveelheid
- Tekening, foto, spesifikasie of voorbeeld
Indien u nie seker is oor die afskermingstruktuur nie, kan u die toerustinguitleg en interferensie-omgewing verskaf. Alvin's Cables kan help om 'n geskikte kabelmonteringsrigting te evalueer.
Waarom Alvin se Kabels Kies?
Alvin's Cables ondersteun pasgemaakte kabelsamestellings en konnektoroplossings vir professionele videotoerusting, kamerastelsels, industriële outomatisering, mediese toestelle, toetsinstrumente, robotika, AV-stelsels en OEM-elektronika.
Vir EMI-afgeskermde kabelprojekte kan Alvin's Cables die volgende ondersteun:
- Pasgemaakte afgeskermde kabelsamestellings
- Foelie-, vlegsel- of dubbele afskermingsopsies
- Pasgemaakte koppelstukintegrasie
- Aangepaste kabellengte en pinout
- Afgeskermde sein-, video-, oudio-, beheer- en datakabeloplossings
- Buigsame en robuuste kabelstrukture
- Reguit of reghoekige verbindingsamestellings
- Ondersteuning vir oorvorming en spanningverligting
- Prototipe- en monsterontwikkeling
- Lae-tot-medium volume en bondelproduksie
- Meerstadiuminspeksie en funksionele toetsing
Kopers kan verwante produkte verken deur Alvin's Cables Products , meer leer oor die maatskappy se vermoëns deur About Alvin's Cables , of diensvoordele hersien deur Why Choose Alvin's Cables .
Gereelde vrae
1. Wat is 'n EMI-afgeskermde kabel?
'n EMI-afgeskermde kabel is 'n kabel wat ontwerp is met afskermingslae om elektromagnetiese interferensie te verminder en seinoordrag te help beskerm.
2. Wat is EMI?
EMI beteken elektromagnetiese interferensie. Dit kan van motors, kragbronne, draadlose toestelle, beligtingstoerusting, masjiene en ander elektroniese stelsels kom.
3. Watter tipes afskerming word in kabels gebruik?
Algemene afskermingstipes sluit in foelie-afskerming, gevlegte afskerming, dubbele afskerming, gedraaide paar-afskerming en skild-tot-dop-aardingsstrukture.
4. Waar word EMI-afgeskermde kabels gebruik?
Hulle word gebruik in kamerastelsels, industriële outomatisering, masjienvisie, mediese toestelle, toetsinstrumente, robotika, AV-stelsels en OEM-elektronika.
5. Het alle kabels EMI-afskerming nodig?
Nee. Afskerming is nodig wanneer seine sensitief is of wanneer die kabel naby interferensiebronne werk. Die vereiste hang af van die toepassingsomgewing.
6. Kan EMI-afgeskermde kabels aangepas word?
Ja. EMI-afgeskermde kabels kan aangepas word volgens kabellengte, konnektortipe, penuitleg, afskermingsstruktuur, omhulselmateriaal, spanningverligting, etikettering en verpakking.
7. Kan Alvin's Cables monsters maak voor grootmaatproduksie?
Ja. Alvin's Cables kan prototipe- en monsterontwikkeling ondersteun voor bondelproduksie.
8. Wat moet ek vir 'n kwotasie stuur?
Stuur konnektortipe, kabellengte, seintipe, pinout, afskermingsvereiste, toepassingsomgewing, hoeveelheid en enige beskikbare tekening of monster.
Gevolgtrekking
'n EMI-afgeskermde kabel help om sein-, video-, klank-, beheer-, sensor- en data-oordrag in professionele toerusting te beskerm. Vir kamerastelsels, industriële outomatisering, masjienvisie, mediese toestelle, toetsinstrumente, robotika, AV-stelsels en OEM-elektronika, kan die regte afskermingsontwerp interferensierisiko verminder en stelselbetroubaarheid verbeter.
Kopers moet seintipe, afskermingstruktuur, konnektorontwerp, aardingsmetode, kabelbuigsaamheid, spanningverligting, monstertoetsing en verskafferproduksiekonsekwentheid evalueer voordat hulle bestellings plaas.
Indien u 'n pasgemaakte EMI-afgeskermde kabelsamestelling vir professionele toerusting benodig, kontak Alvin's Cables deur die Kontak Ons- bladsy en deel u konnektortipe, seintipe, kabellengte, afskermingsvereiste, toepassingsomgewing en bestelhoeveelheid.
