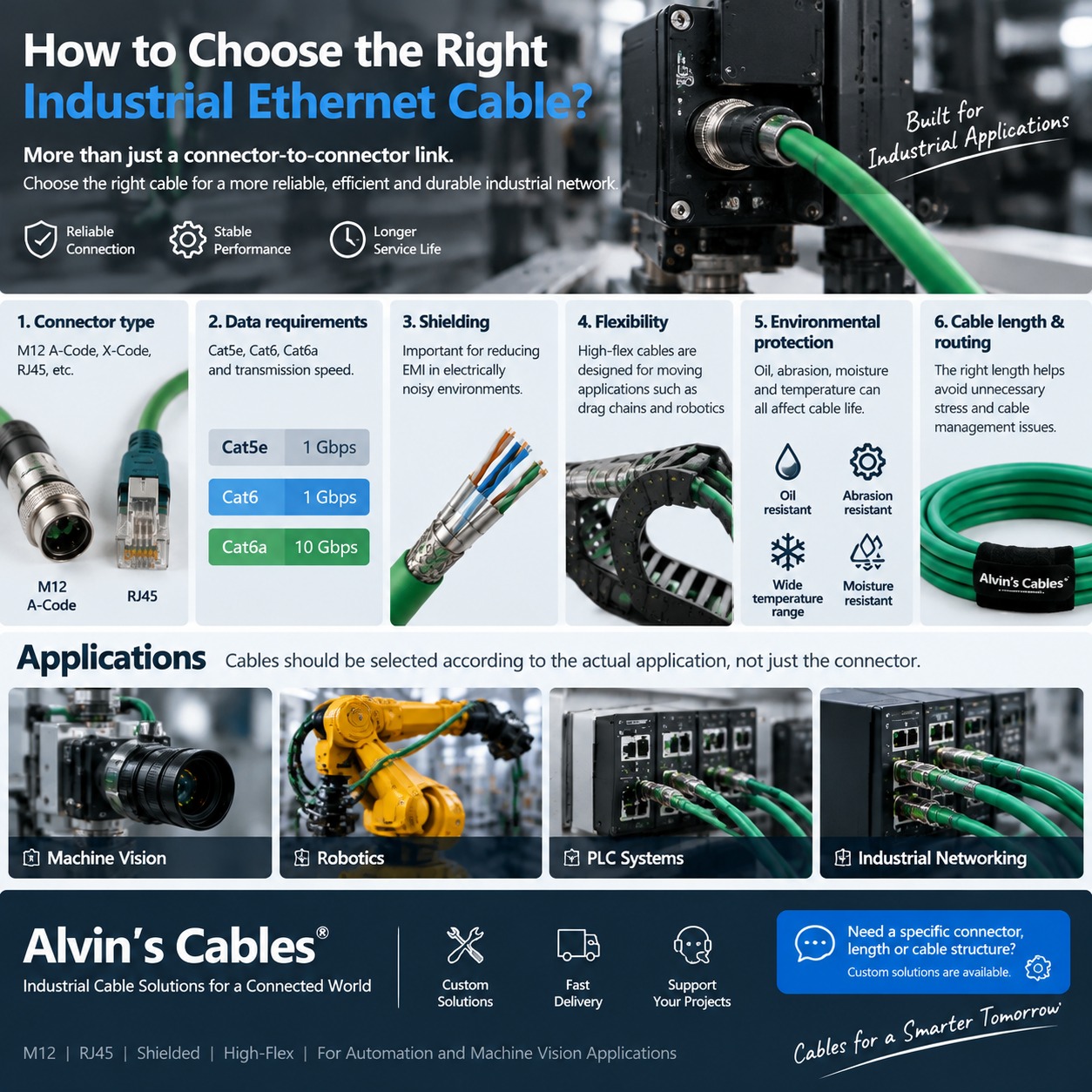

Hoe om die regte industriële ethernetkabel vir u toepassing te kies

Industriële Ethernet-netwerke word in toenemend veeleisende omgewings gebruik. PLC's, industriële kameras, sensors, robotstelsels en netwerktoestelle moet moontlik stabiele kommunikasie handhaaf terwyl hulle blootgestel word aan vibrasie, herhaalde beweging, elektriese interferensie, olie of skuur.

Die keuse van die regte Ethernet-kabel behels dus meer as om net twee verbindings te pas.

1. Begin met die konnektor

Die konnektor moet by beide die toestel en die toepassing pas.

Algemene industriële Ethernet-konfigurasies sluit in:

• M12-verbindings
• RJ45-verbindings
• M12 X-kode-konnektore
• M12 A-kode-konnektors
• Man-tot-man of man-tot-vrou konfigurasies
• Reguit of reghoekige konnektorontwerpe

Byvoorbeeld, M12 X-Kode 8-pen kabels word algemeen gebruik vir industriële Ethernet- en masjienvisie-toepassings, terwyl M12 A-Kode konfigurasies vir 'n wyer reeks industriële outomatiserings-, sensor- en I/O-toepassings gebruik kan word.

2. Oorweeg die datavereistes

Die kabelkonstruksie moet ooreenstem met die kommunikasievereistes van die stelsel.

Vir hoërspoed industriële Ethernet-toepassings kan afgeskermde Cat6a-kabel 'n gepaste keuse wees wanneer die toerusting en netwerkargitektuur dit vereis.

Die sleutel is om die hele stelsel na te gaan eerder as om 'n kabel te kies wat slegs op die voorkoms van die konnektor gebaseer is.

3. Afskermingsaangeleenthede in Industriële Omgewings

Industriële toerusting kan naby motors, aandrywers, kragbronne en ander bronne van elektromagnetiese interferensie werk.

'n Afgeskermde kabel kan help om die impak van eksterne interferensie op seinoordrag te verminder.

Dit is veral relevant vir toepassings soos:

• Masjienvisie
• Industriële kameras
• PLC-kommunikasie
• Fabrieksoutomatisering
• Robotika
• Industriële Ethernet-netwerke

Alvin's Cables bied afgeskermde industriële Ethernet-konfigurasies vir toepassings wat industriële kameras, outomatiseringstoerusting en netwerktoestelle behels.

4. Statiese Installasie of Deurlopende Beweging?

Dit is een van die belangrikste vrae wanneer 'n industriële kabel gekies word.

'n Kabel wat permanent binne 'n beheerkas geïnstalleer is, het baie verskillende meganiese vereistes as 'n kabel wat herhaaldelik binne 'n sleepketting beweeg.

Vir robotarms, kabeldraers en ander dinamiese toepassings, is 'n hoë-buigsame kabel ontwerp om herhaalde buiging en beweging beter te hanteer.

Alvin se industriële kabelreeks sluit hoë-buigsame konfigurasies in wat bedoel is vir sleepketting- en dinamiese toepassings.

5. Moenie die werksomgewing ignoreer nie

Industriële kabels kan teëkom:

• Olie
• Skuur
• Vibrasie
• Vog
• Chemikalieë
• Temperatuurveranderinge
• Deurlopende meganiese beweging

Konnektorbeskerming en kabelmantelkonstruksie moet dus saam oorweeg word.

Byvoorbeeld, sommige Alvin's Cables M12 I/O-produkte is ontwerp met kenmerke soos skroefdraadsluiting, anti-vibrasie-konstruksie en omgewingsbeskerming vir industriële toepassings.

6. Kabellengte en -roetering maak ook saak

’n Kabel wat te kort is, kan onnodige spanning by die konnektor veroorsaak.

'n Kabel wat te lank is, kan addisionele roeterings- en kabelbestuursprobleme veroorsaak.

Vir industriële installasies moet die ideale kabellengte gebaseer wees op die werklike toerustinguitleg en bewegingsbereik.

Alvin se industriële kabelreeks bied verskeie standaardlengte-opsies, terwyl pasgemaakte kabelkonfigurasies ook oorweeg kan word vir spesifieke installasievereistes.

Wat moet jy nagaan voordat jy bestel?

Voordat u 'n industriële Ethernet-kabel kies, bevestig:

Die regte industriële kabel is nie bloot die een wat by die poort pas nie.

Dit is die een wat ooreenstem met die konnektor, seinvereistes, meganiese beweging en werksomgewing van die volledige stelsel.

Alvin's Cables bied industriële kabeloplossings vir outomatisering, masjienvisie, robotika en industriële netwerke, met standaard- en pasgemaakte konfigurasies beskikbaar.
